Trong quy trình in 3D, việc chỉnh sửa các tệp tin sau khi thiết kế hoặc tải về từ các kho lưu trữ mô hình 3D là một bước không thể bỏ qua. Các lưới thô (raw meshes) thường chứa các lỗi như lỗ hổng (holes), hình học không đa dạng (non-manifold geometry) hoặc độ phức tạp không cần thiết, điều này có thể gây ra sự cố khi in hoặc làm chậm quá trình xử lý trong các phần mềm khác. Hơn nữa, khi sở hữu một bản quét 3D, việc tinh chỉnh và loại bỏ các phần không cần thiết là vô cùng quan trọng. Mặc dù nhiều chương trình CAD cung cấp các tính năng chỉnh sửa lưới cơ bản, chúng thường cồng kềnh và thiếu các công cụ chuyên biệt để làm việc với hình học bề mặt chi tiết. Đây chính là lúc Meshmixer tỏa sáng – một công cụ dễ sử dụng mà mọi tín đồ in 3D đều nên sở hữu. Dưới đây là những lý do chính khiến Meshmixer trở thành lựa chọn ưu tiên của tôi.
Hỗ trợ đa dạng định dạng tệp 3D phổ biến
Nhập và xuất tệp với nhiều định dạng khác nhau

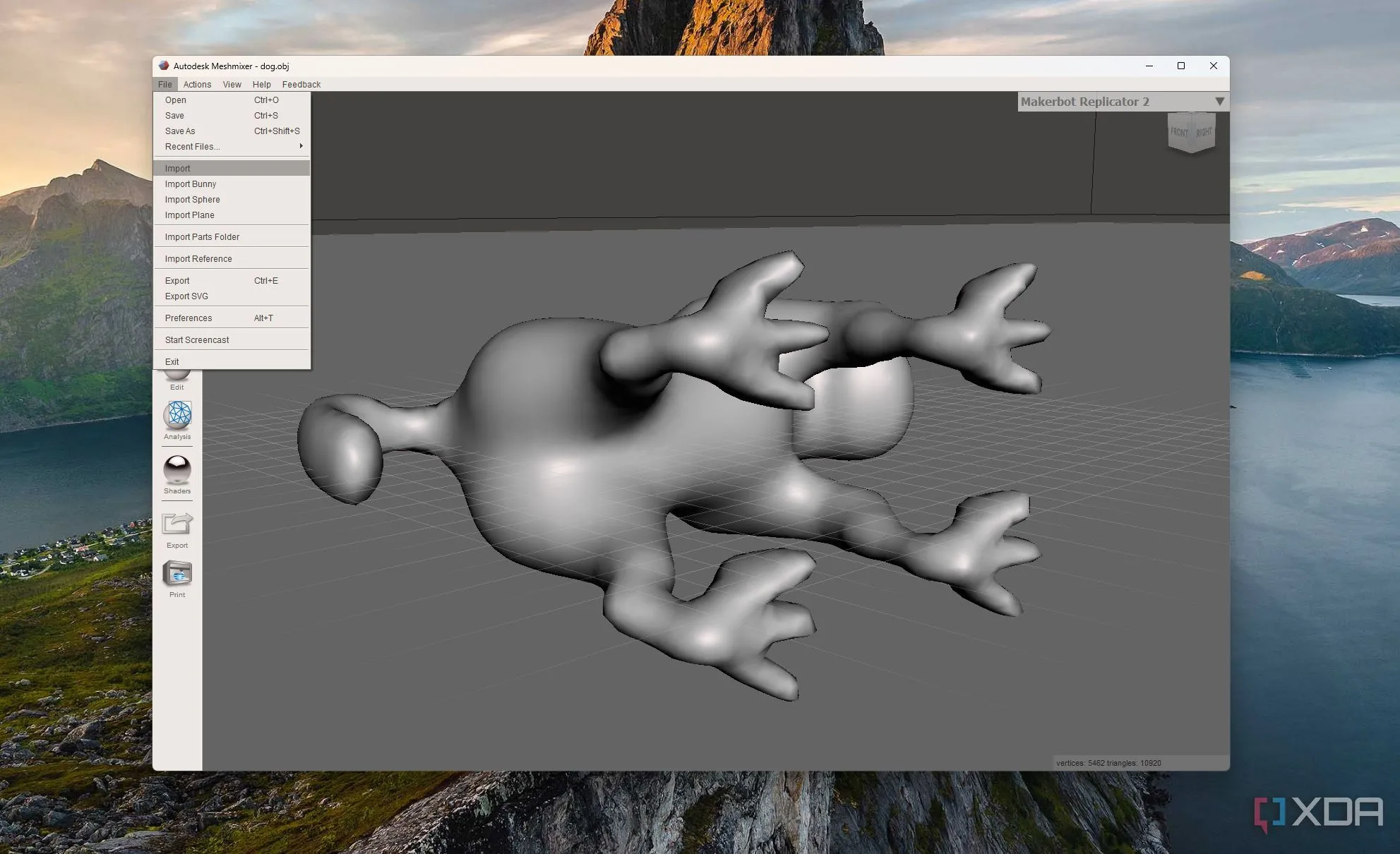

Nhập file vào Meshmixer qua giao diện tùy chọn
Meshmixer cho phép bạn nhập các tệp tin ở định dạng STL, OBJ, AMF và 3MF – những định dạng tệp phổ biến nhất trong in 3D. Các định dạng này cũng là tiêu chuẩn cho hầu hết các chương trình CAD, vì vậy bạn có thể nhập và chỉnh sửa tệp mà không phải lo lắng về giới hạn định dạng. Là người thường xuyên sử dụng tính năng quét 3D để tạo mô hình, tôi có thể dễ dàng nhập một bản quét 3D dưới dạng OBJ, làm sạch nó trong phần mềm, sau đó xuất ra STL và gửi đến phần mềm cắt lớp (slicer) một cách thuận tiện.
Hơn nữa, nếu bạn làm việc với các tệp AMF hoặc 3MF, vốn lưu trữ thêm dữ liệu như màu sắc và vật liệu, Meshmixer sẽ xử lý chúng một cách chính xác mà không gặp vấn đề chuyển đổi. Sau khi nhập tệp vào chương trình, Meshmixer còn cho phép bạn xem thiết kế từ nhiều góc độ khác nhau bằng tùy chọn camera, cũng như phóng to thu nhỏ bằng cách cuộn chuột. Bạn có thể xuất các tệp ra STL, OBJ, AMF, và 3MF, hoặc lưu chúng dưới các định dạng khác như COLLADA, PLY, VRML và SMESH.
Dễ dàng phát hiện và khắc phục lỗi lỗ hổng, lưới mở
Biến mô hình 3D trở nên “watertight”

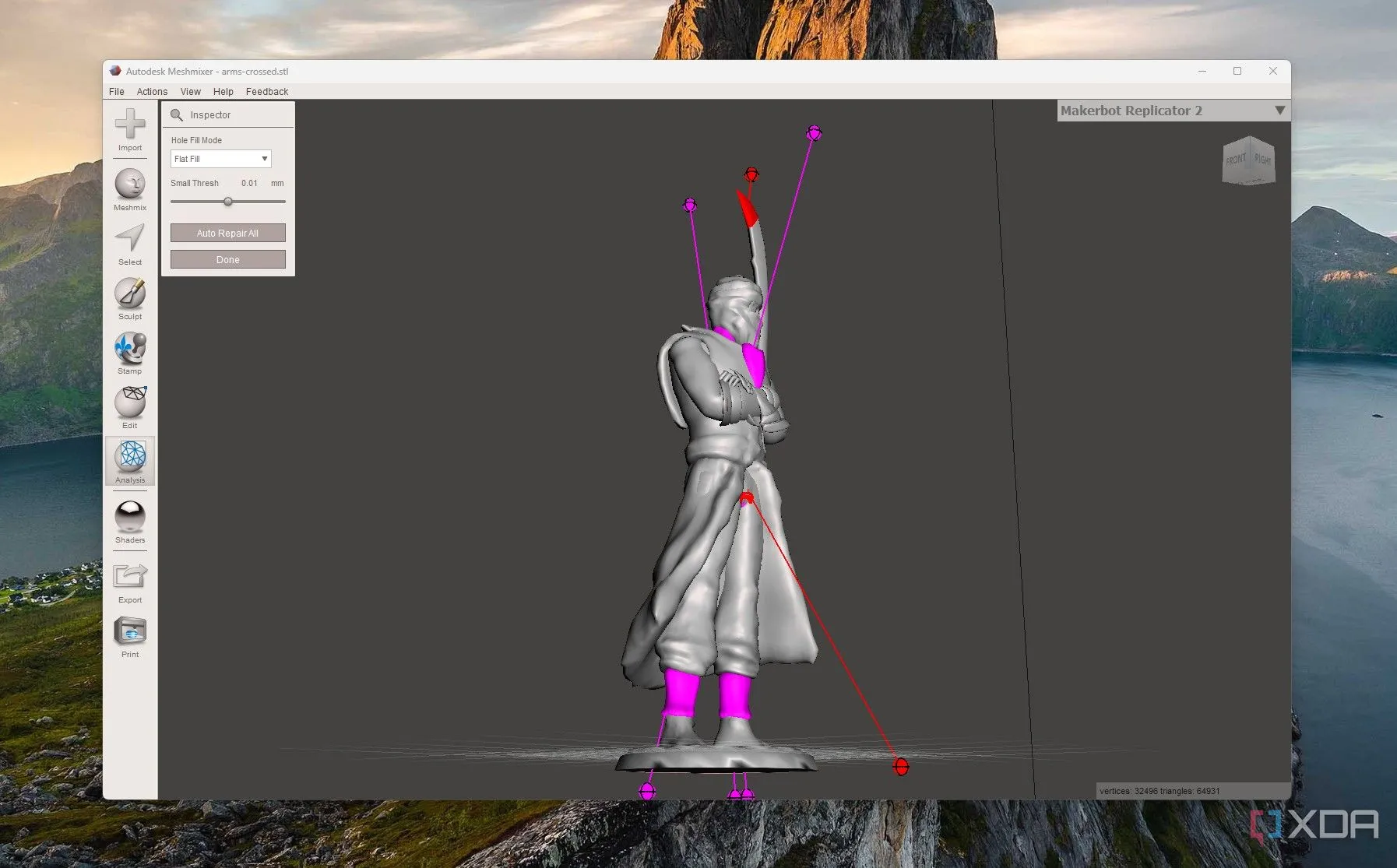

Phát hiện lỗ hổng trên mô hình 3D bằng các pin chỉ dẫn
Các lỗ hổng và lưới mở trong tệp tin có thể gây ra vấn đề trong quá trình cắt lớp (slicing) vì chúng làm cho tệp không đa dạng (non-manifold), gây nhầm lẫn cho slicer và dẫn đến lỗi. Chúng cũng khiến mô hình không “watertight” (kín nước), một yếu tố cần thiết cho in 3D. Việc tìm và khắc phục những vấn đề này có thể rất khó khăn, nhưng với Meshmixer, bạn có thể thực hiện nhanh chóng.
Phần mềm này có công cụ Inspector, mà bạn có thể truy cập từ mục Analysis -> Inspector. Công cụ này tự động phân tích tệp của bạn và phát hiện lỗi, chỉ ra các lỗ hổng bằng các “pin”. Sau khi các khu vực chứa lỗ hổng hoặc lưới mở được phát hiện, bạn có thể khắc phục chúng bằng cách nhấp vào tùy chọn Auto Repair All.
Thêm vật liệu hỗ trợ (supports) một cách dễ dàng
Meshmixer tự động phát hiện và thêm hỗ trợ khi cần
Ngoài khả năng tự động phát hiện và sửa lỗi lỗ hổng, Meshmixer còn có tùy chọn Overhangs trong phần Analysis. Khi được chọn, tùy chọn này sẽ phát hiện xem tệp có cần hỗ trợ hay không. Khi được kích hoạt, phần mềm sẽ làm nổi bật các khu vực có vật nhô ra (overhangs) bằng màu đỏ. Để thêm hỗ trợ vào những khu vực đó, chỉ cần nhấp vào Generate support, và các cấu trúc hỗ trợ sẽ xuất hiện ở những nơi cần thiết.
Bạn cũng có thể thêm hỗ trợ thủ công để kiểm soát tốt hơn bằng cách nhấp chuột trái và kéo từ phần có vật nhô ra đến tấm dựng (build plate), sau đó giữ phím Shift trên bàn phím để thêm hỗ trợ. Meshmixer cung cấp nhiều cài đặt hỗ trợ khác nhau như cài đặt sẵn (preset), ngưỡng góc (angle thresh), dung sai tiếp xúc (contact tol), bù trừ Y (Y-Offset), tùy chọn tạo hỗ trợ và các cài đặt nâng cao. Bạn có thể khám phá từng cài đặt để xem tác động của chúng lên các cấu trúc hỗ trợ mà Meshmixer tạo ra. Nếu bạn muốn xóa chúng, chỉ cần nhấp vào Remove Support từ phần overhangs.
Cho phép làm rỗng mô hình 3D (hollowing)
Làm rỗng file giúp tiết kiệm thời gian và vật liệu
Làm rỗng mô hình 3D trong Meshmixer
Đôi khi, khi làm các bản in lớn, tôi thích làm rỗng chúng để giảm lượng vật liệu sử dụng và tăng tốc độ in. Meshmixer là một công cụ tuyệt vời cho việc này vì nó đi kèm với công cụ Hollow, mà bạn có thể tìm thấy trong mục Edit. Khi bạn nhấp vào đó, phần mềm sẽ bắt đầu xử lý, thêm độ dày dựa trên các thông số bạn đã chọn. Điều chỉnh độ dày bằng cách sử dụng cài đặt Offset Distance, thông số này sẽ quyết định thể tích của phần rỗng.
Bạn có thể xem trước phần rỗng bằng tùy chọn Update Hollow. Để làm cho mô hình trở lại trạng thái đặc và duy trì tính toàn vẹn của nó, hãy vào Edit -> Make Solid. Ở đó, bạn có thể chọn loại làm đặc (solidify type) và điều chỉnh các cài đặt khác như độ chính xác làm đặc (solid accuracy) và mật độ lưới (mesh density).
Nếu bạn in 3D bằng máy in 3D resin, việc thêm lỗ thoát khí (escape holes) là cần thiết để ngăn nhựa chưa đông cứng bị kẹt bên trong mô hình. Bạn có thể thực hiện điều này bằng cách vào Edit -> Hollow, sau đó chọn số lượng lỗ trong phần Holes per hollow và bán kính trong Hole Radius. Số lượng lỗ mặc định là hai, và bán kính là 1.5 mm, bạn có thể điều chỉnh chúng dựa trên tệp của mình.
Tinh chỉnh mô hình bằng các công cụ điêu khắc
Dễ dàng tinh chỉnh và chỉnh sửa file

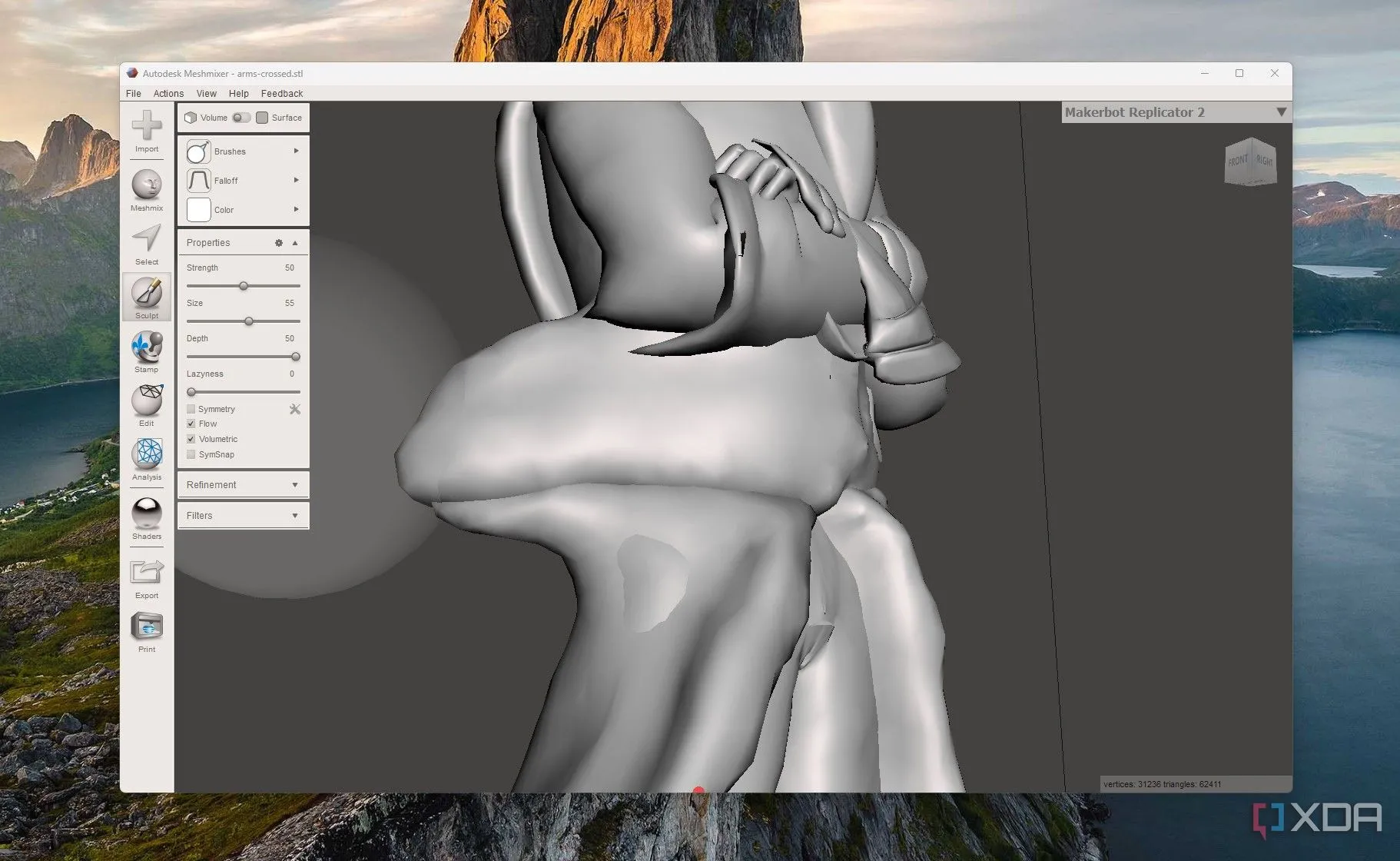

Sử dụng cọ kéo (drag brush) trong Meshmixer để điêu khắc
Meshmixer đi kèm với các công cụ điêu khắc 3D giúp tinh chỉnh và chỉnh sửa mô hình 3D. Một số chương trình tạo mô hình 3D thiếu các cọ điêu khắc, khiến việc làm mịn các bề mặt nhất định, thêm các chi tiết phức tạp, và thậm chí định hình lại các khu vực cụ thể là điều không thể. Nhưng với Meshmixer, bạn có thể đạt được điều này một cách dễ dàng. Bạn có thể tìm thấy các công cụ điêu khắc trong phần Sculpt nằm ở phía bên trái giao diện.
Bạn có thể lựa chọn từ nhiều loại cọ khác nhau, chẳng hạn như cọ kéo (drag), vẽ (draw), làm mịn (smooth), véo (pinch), làm phẳng (flatten), di chuyển (move), tạo gai (spikes), và nhiều loại khác. Các loại cọ này có nhiều cài đặt, bao gồm cường độ (strength), kích thước (size) và khoảng cách (spacing). Các công cụ điêu khắc của Meshmixer đặc biệt hữu ích cho các hình dạng hữu cơ và tượng nhỏ, nơi các chi tiết bề mặt là rất quan trọng.
Chuẩn bị lưới 3D cho quá trình in 3D
Meshmixer là một công cụ xuất sắc để chỉnh sửa mô hình 3D và đảm bảo chúng sẵn sàng cho việc in ấn. Giao diện của nó đơn giản và dễ điều hướng, và điều quan trọng là nó hoàn toàn miễn phí. Ngoài những lý do trên, Meshmixer còn cho phép bạn in trực tiếp từ phần mềm. Bạn có thể kết nối máy in 3D của mình, điều chỉnh mô hình và bắt đầu in chỉ với một cú nhấp chuột. Sự tích hợp liền mạch này giúp tiết kiệm thời gian và hợp lý hóa quy trình làm việc, loại bỏ nhu cầu sử dụng phần mềm cắt lớp bổ sung.
Meshmixer thực sự là một “người bạn đồng hành” không thể thiếu cho bất kỳ ai đam mê in 3D, từ người mới bắt đầu đến chuyên gia. Hãy tải xuống và trải nghiệm Meshmixer ngay hôm nay để tối ưu hóa quy trình in 3D của bạn!
